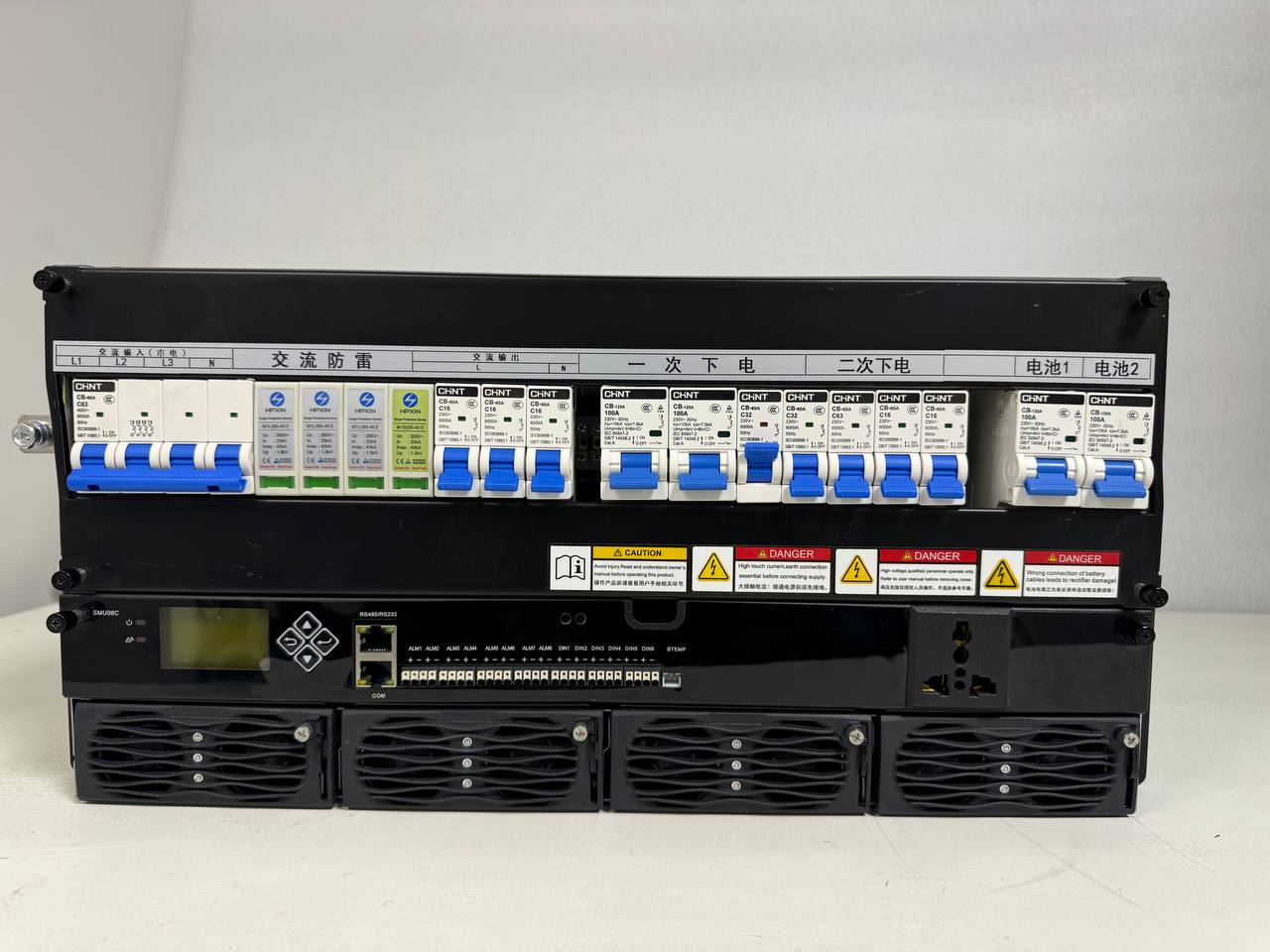

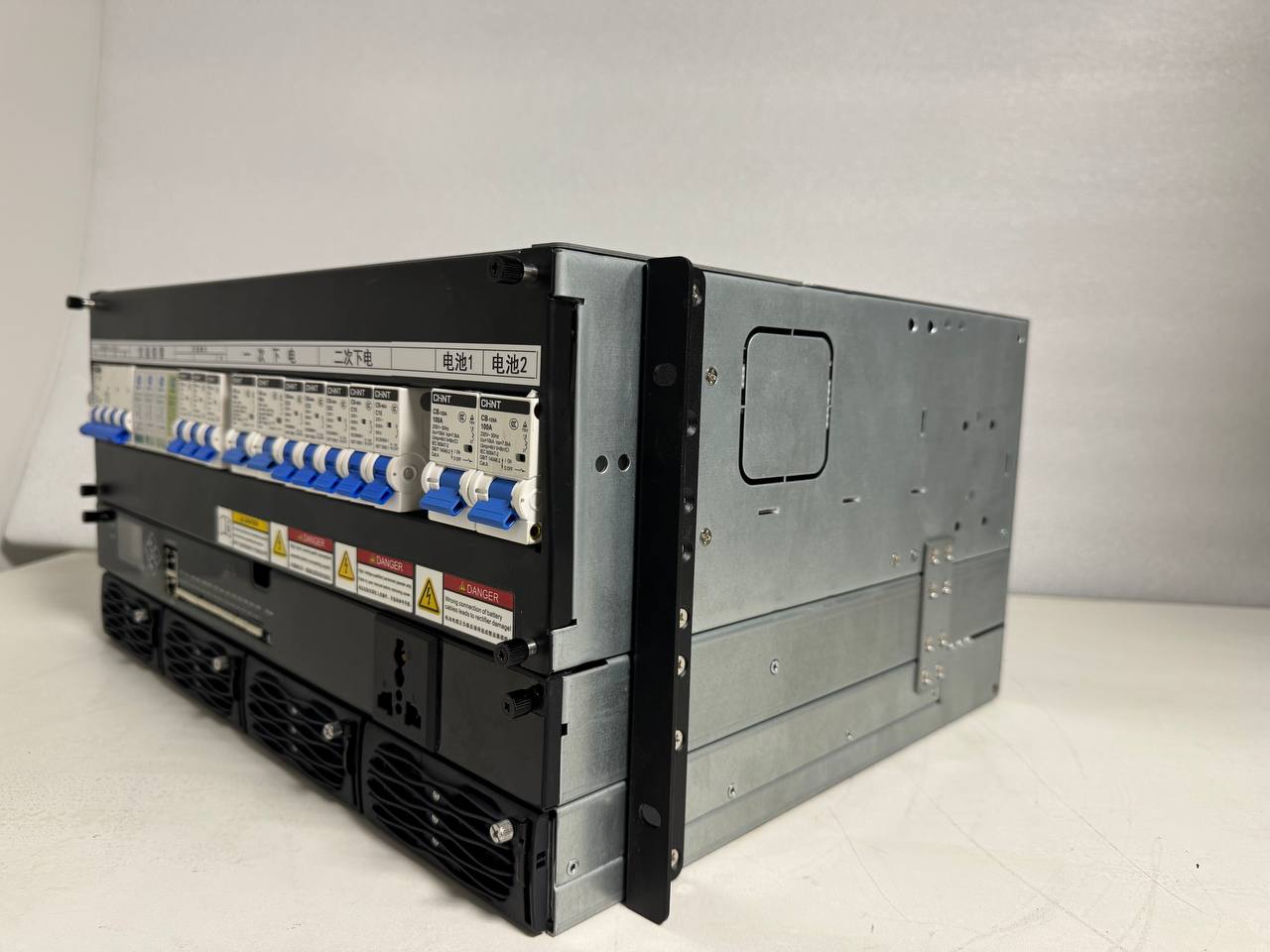

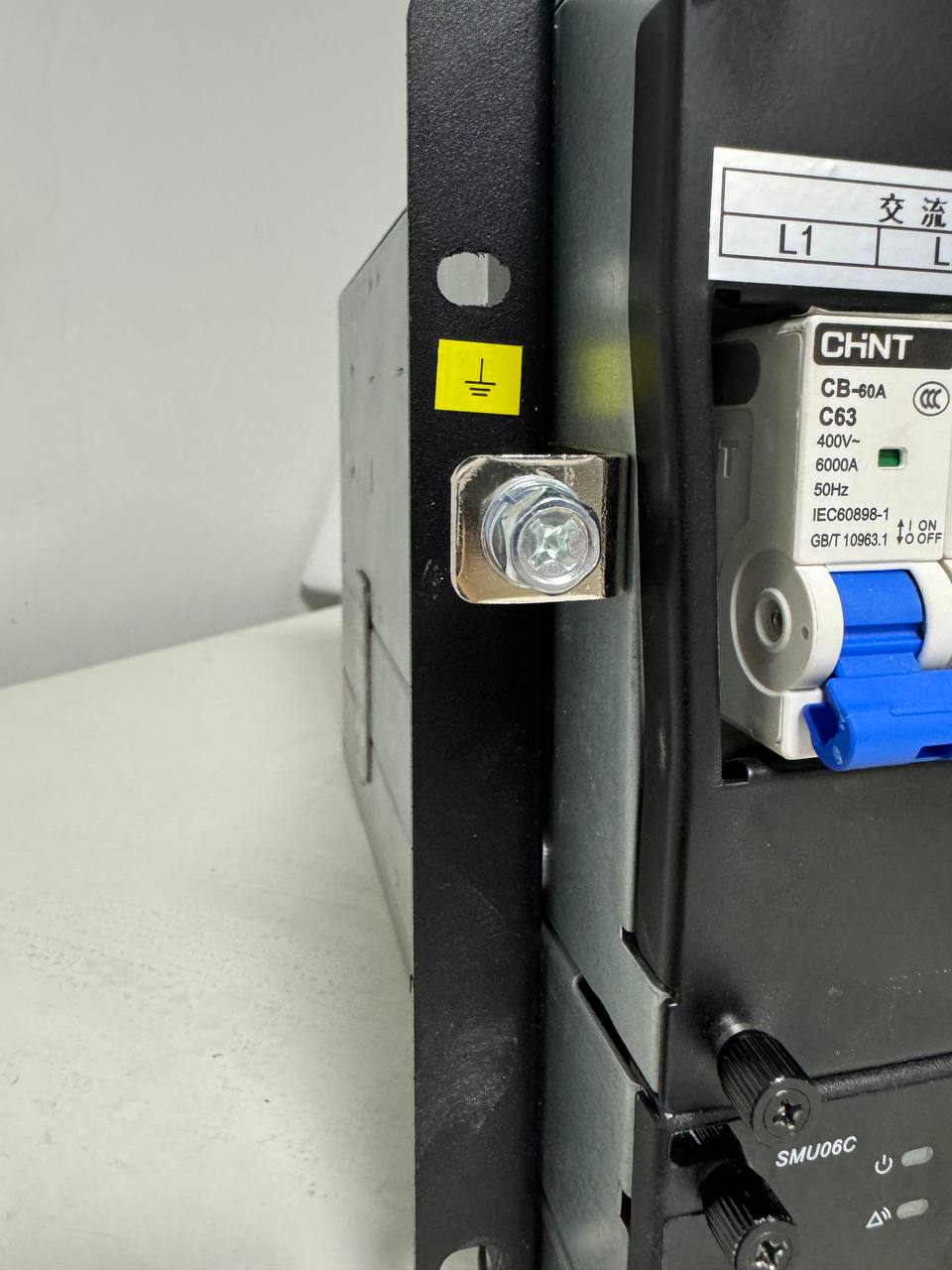

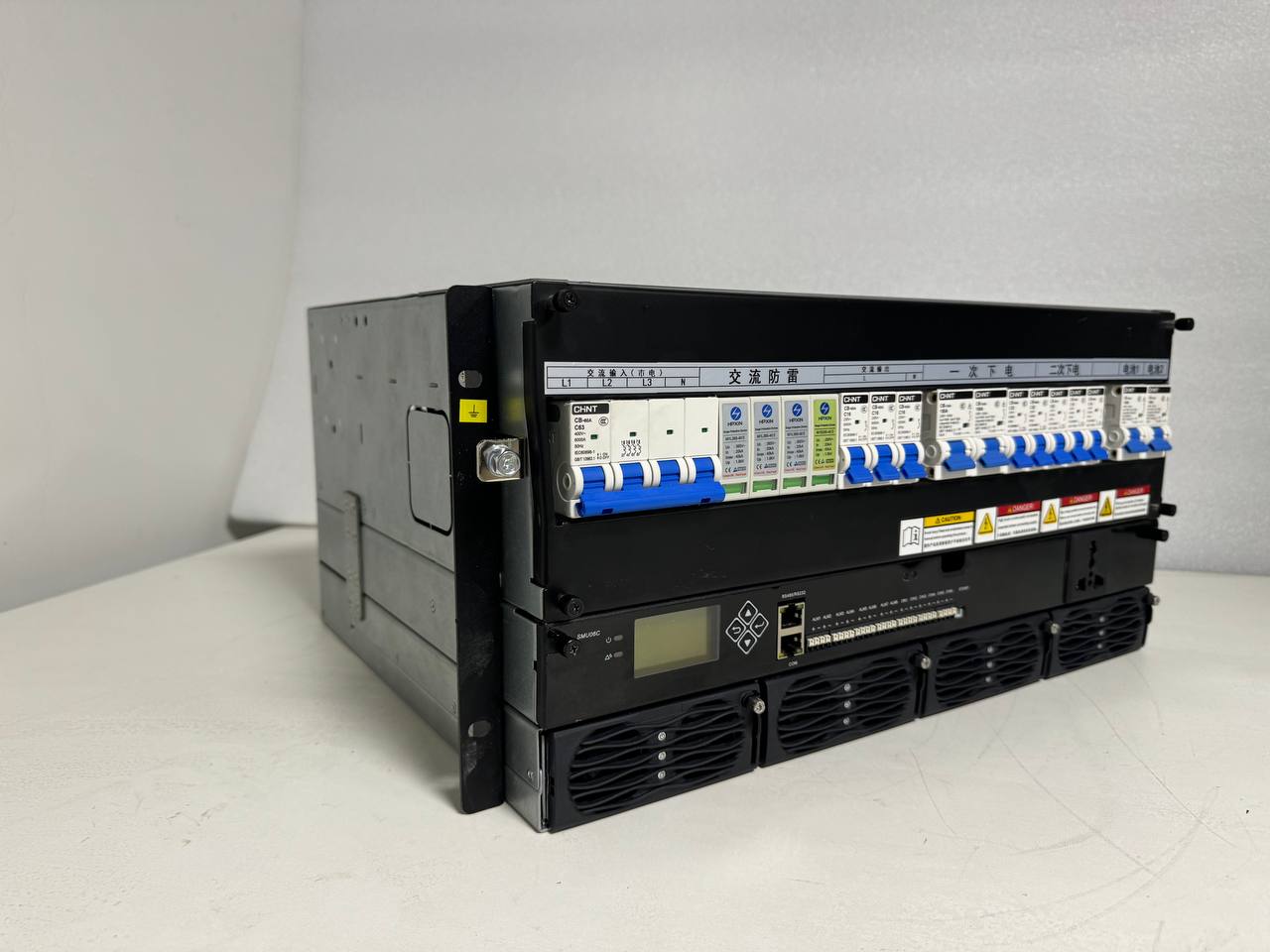

ИБП XLY2U-48200
В наличии

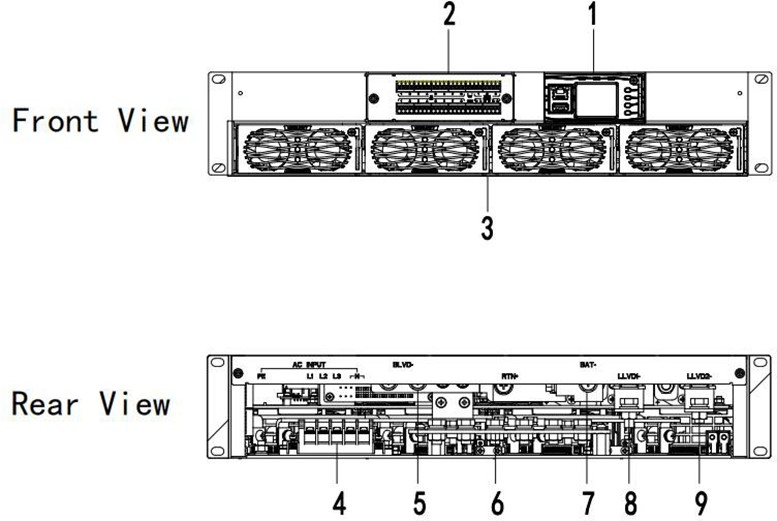

Схема системы
1.Контроллер
4.Клемма вход AC
7.Клемма BAT
2.Интерфейс DI/DO
5.Клемма BLVD
8.Клемма LLVD1
3.Выпрямители
6.RTN+ Terminal
9.Клемма LLVD2

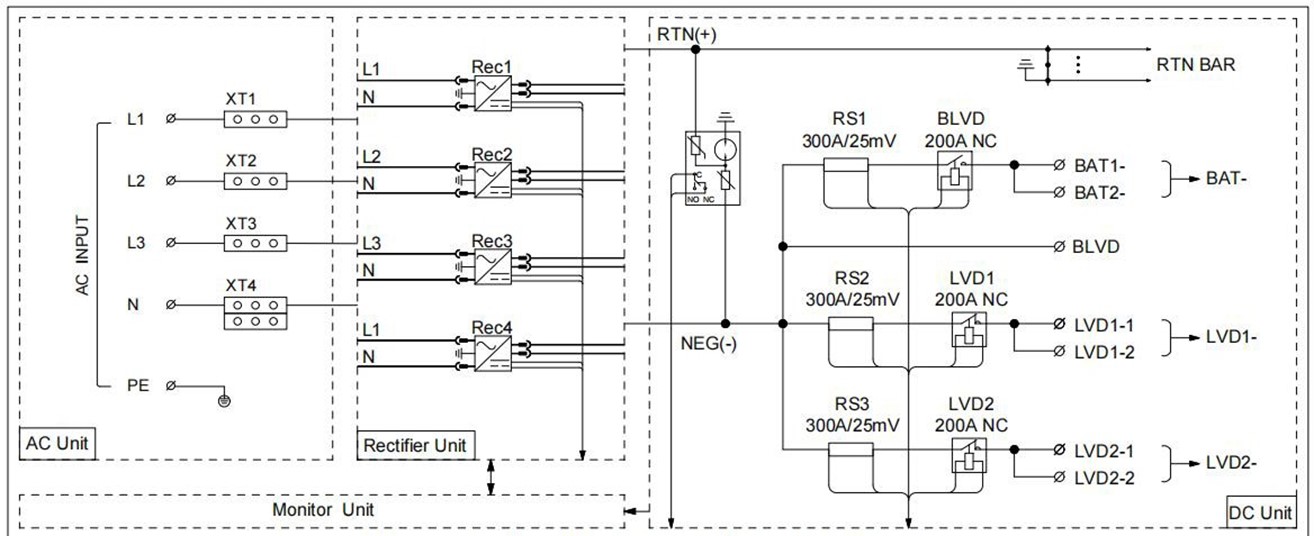

Электрическая схема
Таблица характеристик системы питания
|
Тип системы |
12 кВт 2U |
|
|
Корпус системы питания |
Габариты |
482.6(Ш)*401.8(Д)*2U(В) |
|
Масса |
≤13kg (без выпрямителей) |
|
|
Режим охлаждения |
Естественное охлаждение |
|
|
Способ установки |
Установка в 19-дюймовую стойку или внутрь шкафа |
|
|
Способ подключения кабелей |
Спереди, сзади |
|
|
Режим обслуживания |
Фронтальное обслуживание, поддержка замены модулей по уровням |
|
|
Степень влагозащиты |
IP20 |
|
|
Распределение переменного тока (AC) |
Входное напряжение |
380В AC трёхфазный или 220В AC однофазный |
|
Вход |
5-ти контактная колодка |
|
|
Входная частота |
45\~66 Гц, номинальное значение: 50 Гц / 60 Гц |
|
|
Ограничитель перенапряжен AC (AC SPD) |
Нет |
|
|
Распределение постоянного тока (DC) |
Выходное напряжение |
-43 \~ -58 В DC, номинальное значение: -53.5 В DC |
|
Максимальная мощность |
12kW（3kW*4） |
|
|
Подключение аккумуляторной батареи |
2 точки подключения (болтовое соединение) |
|
|
Подключение нагрузки |
LLVD1: 2 точки подключения (болтовое соединение) |
|
|
LLVD2: 2 точки подключения (болтовое соединение) BLVD: 2 точки подключения (болтовое соединение) |
||
|
Ограничитель перенапряжения DC SPD |
10kA/20kA, 8/20μs |
|
|
Выпрямитель |
Модель выпрямителя |
MR483000HG2B-GS |
|
Входное напряжение |
85 В AC \~ 300 В AC, номинальное значение 220 В AC |
|
|
КПД |
≥96% |
|
|
Номинальная мощность |
3000W (176ac～290Vac） |
|
|
Рабочая температура |
-40℃~+75℃(полная выходная мощность при температуре ниже 50℃) |
|
|
Габариты |
106.5mm(Ш)×286mm(Д)×41.5mm (В) (1U) |
|
|
Масса |
≤2kg |
|
|
Режим охлаждения |
Принудительное охлаждение |
|
|
Коэффициент мощности |
≥0.99 @220Vac 20-100% нагрузки |
|
|
THD (КГИ) |
≤5% |
|
|
Контроллер
Окружающая |
Модель контроллера |
MC2900-GS |
|
Входные сигналы |
4 цифровых входа (3 температуры, 1 влажности), 8 сухих контактов (DI) |
|
|
Выход сигнализации |
8 сухих контактов (DO) |
|
|
Коммуникационный порт |
Ethernet × 1 (IPv6, SNMP v3, WebUI) Верхний RS485 × 1 Нижний RS485 × 3 |
|
|
Разрешение экрана |
160X128 LCD |
|
|
Рабочая температура |
-40℃ \~ +65℃ (полная выходная мощность при температуре ниже 50℃) |
|
|
Среда |
Температура хранения |
-40℃~+70℃ |
|
Рабочая влажность |
5% \~ 95% (без конденсации) |
|
|
Высота над уровнем моря |
0 \~ 3000 м (если высота находится в диапазоне от 2000 м до 3000 м, максимальная рабочая температура уменьшается на 1℃ при каждом увеличении высоты на 200 м) |
