Выпрямитель MR483000HG2B- GS
В наличии
MR483000HG2B-GS — это цифровой модуль выпрямителя с высокой эффективностью и высокой плотностью мощности. Он может преобразовывать входное напряжение в пределах 85–290 В AC в выходное напряжение по умолчанию 53,5 В DC. Обладает высокой надёжностью, высоким коэффициентом преобразования, низким уровнем шума, функцией мягкого пуска и поддержкой «горячей» замены. По сравнению с традиционным модулем с КПД 94% модель MR483000HG2B-GS позволяет клиентам получить лучшую отдачу от инвестиций за более короткий срок, одновременно снижая выбросы углерода и способствуя развитию зелёной экономики и общества.
Ключевые особенности
|
Вход переменного тока (AC) |
Выход постоянного тока (DC) Выходное напряжение -42 ~ -58 Vdc, номинальное: -48 Vdc |
|||
|
Входное напряжение (номинальное) |
220 Vac, 1 |
|||
|
Входное напряжение |
80~300 Vac |
Максимальная эффективность |
> 96% |
|
|
Максимальный входной ток |
18 A rms |
Максимальная совместимость |
3000 W (62.5A @ 48VDC) |
|
|
Входная частота |
45~65 Hz |
Максимальный выходной ток |
62.5 A |
|
|
Коэффициент мощности |
≥0.99 (220 Vac @20%- 100%load) |
THD |
≤ 5% @ 50%~100% load |
|
|
THD |
≤ 5% @ 50%~100% load |
Входное напряжение Стабильность |
≤ 1% |
|
|
Защита входного сигнала |
Поддерживает |
Переменное выходное напряжение |
≤±0.5% @ 10 – 100% load |
|
|
|
|
Пик – Пиковый шум |
≤ 200mV Peak – Peak |
|
Управление и мониторинг Экологический
|
Протокол связи |
CAN |
EMC |
EN 55032 Class B; EN 55035; IEC 61000-3-2; IEC 61000-3-3, ETSI En 300 386 |
|
LED индикатор |
Зеленый – нормальный; Желтый – сигнал тревоги; Красный — неисправность |
Безопасность |
CE、UL 60950、IEC 60950 -1, ETSI En 300 019 UL 62368-1; IEC 62368-1, EN62368-1 |
Другие параметры
|
Предмет |
Описание |
|
|
Особенности |
||
|
Корпус |

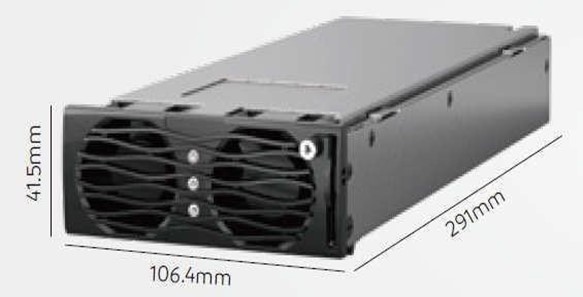

Размеры |
106.4mm（W）*41.5mm (D）* 291mm(H) |
|
Вес |
<2Kg |
|
|
Режим охлаждения |
Принудительное воздушное охлаждение, встроенный вентилятор (с функцией линейного регулирования скорости и температуры) |
|
|
Защита входного сигнала |
Перенапряжение |
— 290Vac < Input voltage <=300Vac： горит сигнальная лампочка, вход включен — — 300Vac < Input voltage: Выход выключен |
|
Восстановление при перенапряжении |
Входное напряжение<290Vac，автоматическое восстановление |
|
|
Пониженное напряжение |
Входное напряжение<80±5Vac выключение |
|
|
Восстановление при пониженном напряжении |
Входное напряжение:80 ~ 90VAC, автоматическое восстановление |
|
|
Защита входного сигнала |
Выходное перенапряжение |
Внутреннее напряжение:58.5VDC~60.5 VDC, может быть установлено с помощью монитора Модуль блокируется при срабатывании внутренней защиты от перенапряжения |
|
Внешнее напряжение：>63VDC, и длится более 500ms Модуль отключается при срабатывании внешней защиты от перенапряжения |
||
|
Указанные выше два входных перенапряжения могут быть восстановлены путем повторного включения питания |
||
|
Ограничение тока зарядки аккумулятора |
Может быть установлен в диапазоне от 10% до 15% от общей емкости аккумулятора при разрядке в течение 10 часов |
|
|
Короткое замыкание |
Устойчивость к длительному короткому замыканию, автоматическое восстановление после исчезновения короткого замыкания |
|
|
Антиполюсный реверс |
Поддерживает |
|
|
Перегрев по температуре |
С защитой от перегрева |
|
|
Защита от перенапряжения |
Молниезащита |
5KA 8/20μs |
|
Монитор и контроллер |
Подключение к модулю управления |
— Контролируется и управляется с помощью модуля контроллера — — Модуль наполнителя Contro Control и мониторинга отправляет команды на выпрямительные модули для изменения рабочих параметров модуля Выпрямителя — Модуль выпрямителя передает все рабочие параметры в модуль контроллера |
|
Операционная среда |
Рабочая температура |
–10℃~+75℃

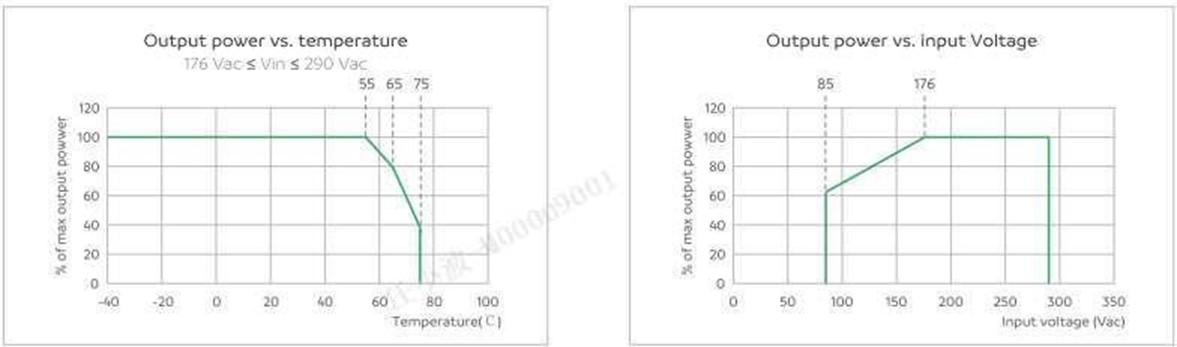

Примечание: -10℃～55℃, температура нормальной работы; 55℃～65℃, выходная мощность линейно снижается до 80%; При 65℃～75℃, выходная мощность линейно снижается до 40%,; При -40℃, питание может включаться в обычном режиме после включения питания на входе. Форма сигнала выходного напряжения не требуется. |
|
|
|
|
|
Температура хранения |
–40℃~+75℃ |
|
|
Относительная влажность воздуха |
5％~95％（отсутствие конденсата） |
|
|
Высота |
≤4000m（при увеличении с 3000 m до 4000 m, рабочая температура снижается на 1ºC на каждые дополнительные 200 m） |
|
|
Наработка на отказ |
MTBF |
>500,000 часов (25℃) |
|
Уровень шума |
Шум |
≤55dB(A) (40℃) |
